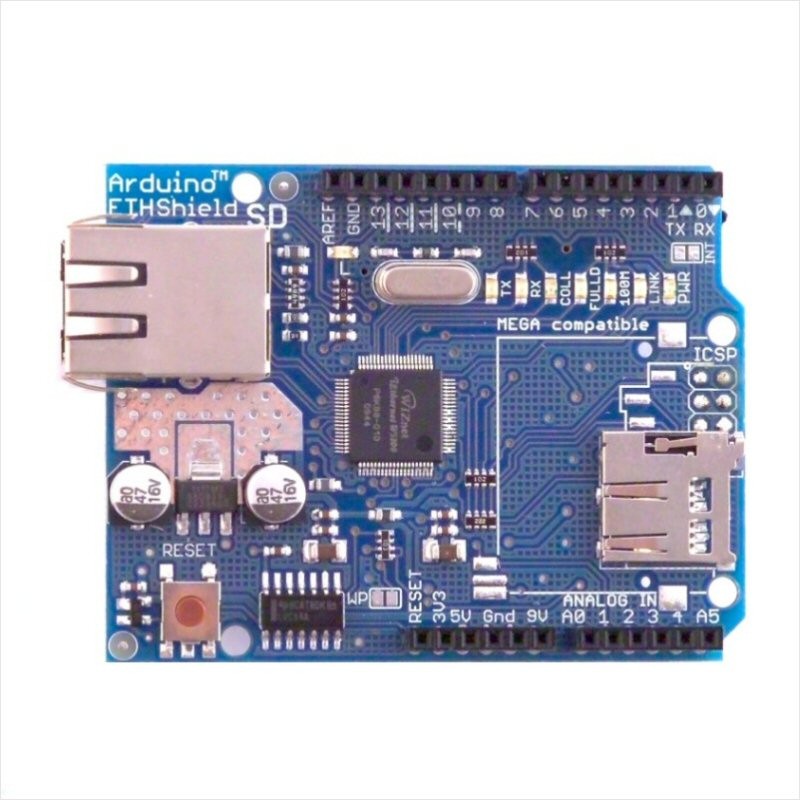

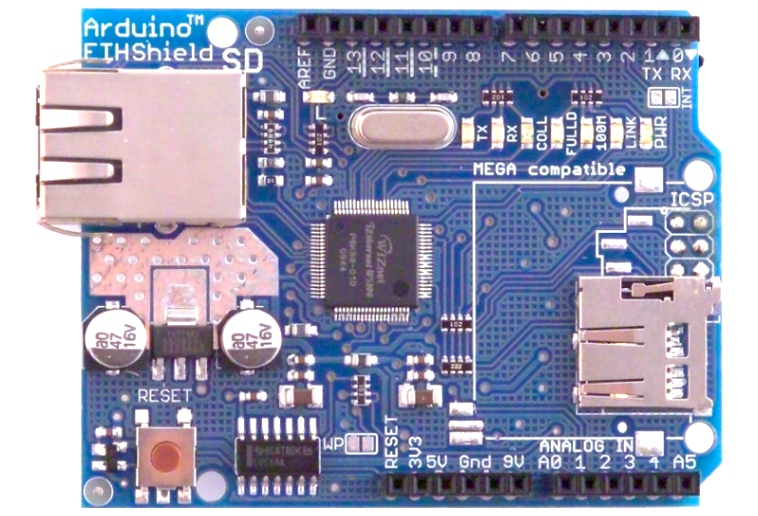

Ethernet Shield W5100, Arduino Uno, Arduino Mega

Ethernet Shield W5100, Arduino Uno, Arduino Mega

Este shield permite conectar Arduino a Internet. Está basado en el chip de ethernet Wiznet W5100 con funcionalidades de IP tanto para TCP como UDP. El Arduino Ethernet Shield soporta hasta 4 conexiones simultáneas. Utiliza la librería Ethernet para escribir rápidamente programas que se conecten a Internet empleando este shield.

Una gran ventaja de este shield es que es apilable por lo que podrás disponer de todos sus pines en otros shields.

Esta última versión incluye un slot para tarjetas micro-SD, el cual puede ser empleado para almacenar archivos que podrás poner disponibles a través de la red. Es compatible con el Arduino UNO y el Mega (empleando la librería que viene en la versión de software Arduino 0019). La librería para el manejo de la tarjeta todavía no está incluida en la distribución estándar de Arduino pero puedes emplear la desarrollada por Bill Greiman. Revisa este tutorial de Adafruit Industriespara las instrucciones de uso.

En esta revisión del shield también se incluye un controlador de reset, esto es para asegurarse que el módulo W5100 Ethernet inicie correctamente al conectarlo a la electricidad. Revisiones previas de este shield no eran compatibles con el Mega y necesitaban reset manual después de conectarlo. La versión original de este shield tenía un slot para memoria SD (full-size); en este momento ya no es soportada y ha sido sustituida por la micro-SD.

El Arduino UNO utiliza los pines digitales 11, 12 y 13 (SPI) para comunicarse con este shield. El Mega emplea los pines 50,51 y 52. En ambas tarjetas (UNO y Mega) el pin 10 es empleado para seleccionar el W5100 y el pin 4 para la tarjeta SD. Mientras emplees las funcionalidades de ethernet estos pines no estarán disponibles. Así mismo toma en cuenta que en el Arduino Mega a pesar de que el pin 53 (SS pin) no es empleado para seleccionar ni el W5100 ni la tarjeta debe ser configurado como una salida ya de otra manera la interfaz SPI no funcionará.

Debido a que el W5100 y la tarjeta SD comparten el mismo bus SPI solo uno podrá estar activo a la vez. Si estás usando ambos periféricos en tu programa, debes tomar en cuenta esto. Si no estas empleando alguno de estos periféricos debes “deseleccionarlo” explícitamente. Para deshabilitar la tarjeta SD, configura el pin 4 como salida y escríbele HIGH. Para deshabilitar el W5100 configura el pin 10 como una salida en HIGH.

El shield posee un conector RJ45 estándar para ethernet. El botón de reset inicializa tanto el shield como el Arduino.

¿Qué se Entrega?
1 x Ethernet Shield W5100 compatible con Arduino Uno y Arduino Mega
