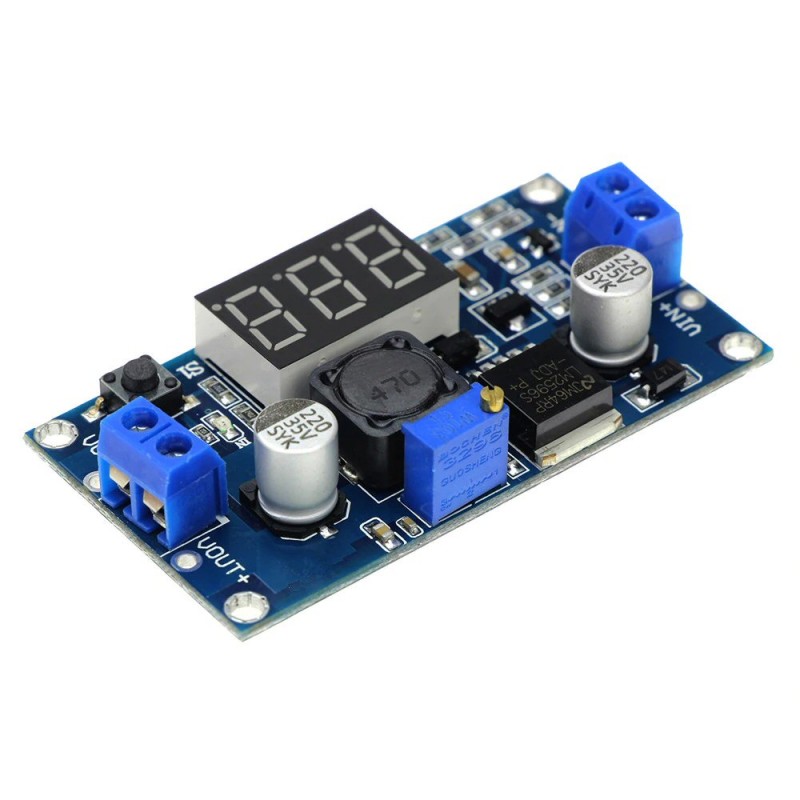

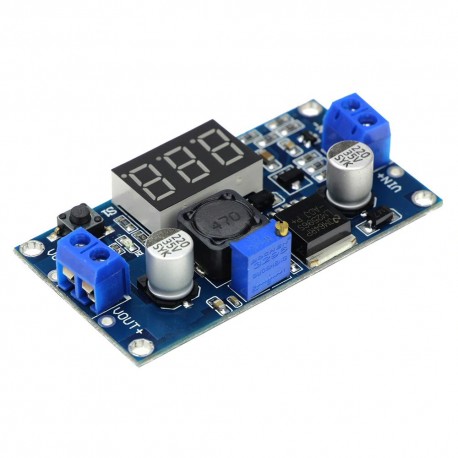

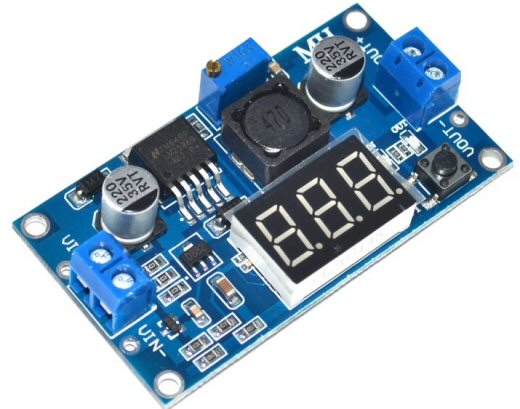

Regulador de Voltaje Step Down DC-DC LM2596 con Voltímetro

Regulador de Voltaje Step Down DC-DC LM con Voltímetro

Características Importante
1. Circuito inteligente, diseño fácil de usar, excelente costo.
2. voltímetro integrado, voltímetro puede ser calibrado

módulo de rendimiento y características:
Con pantalla y autocalibración voltímetro voltímetro. el uso de un voltaje más avanzada de microprocesador, voltímetro de error de ± 0.05 V, rango de 0 ~ 40 V. (para garantizar la exactitud del voltímetro, por favor, asegúrese de que el voltaje de entrada por encima de 4.5 V)

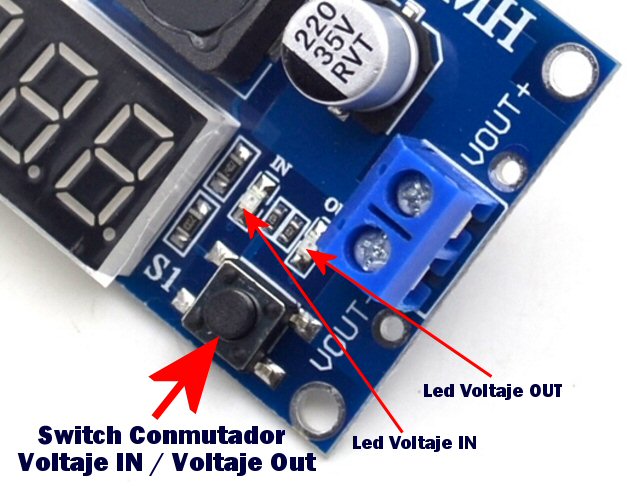

toque el botón para cambiar la medición de la tensión de entrada o de salida, y un indicador muestra que la tensión se está midiendo, y guardar los ajustes, incluso si el fallo de alimentación y vuelva a encender.
Voltímetro se puede cerrar, cuando no tocar el botón izquierdo cuando se puede lograr fácilmente.
Con bloques de terminales, sin soldadura de hierro se puede utilizar fácilmente, y mantener los puntos de conexión de cables.
El voltaje de entrada es de 4.0 ~ 40 V. (el voltaje de entrada debe ser mayor que la tensión de salida de 1.5 v o más)
rango de tensión de salida Ajustable de 1.25 V ~ 37 V continuamente ajustable. (el voltaje de entrada debe ser 1.5 V más alta que la tensión de salida)
corriente de Salida 3A, se recomienda utilizar dentro de 2.0A, alta necesidad actual para fortalecer el calor.
potencia de Salida de 20 W, más de 15 W Por Favor, fortalecer el calor.
de alta eficiencia de conversión, un promedio de 88% (eficiencia y la entrada y salida de voltaje, corriente, presión-relacionado)
Con protección de polaridad inversa, conexión inversa no se quema
Con protección contra sobrecalentamiento y protección contra cortocircuitos
Tamaño 6.1*3.4*12 cm (L * W * H)
Peso: 22g

Aplicaciones:
este módulo puede ser utilizado en el campo de buck voltaje de entrada mayor que la tensión de salida, tales como la batería, transformador de potencia, DIY fuente de alimentación ajustable, 24 V coche penbook fuente de alimentación, equipos industriales buck, 12 V a 3.3 V, 12 V a 5 V, 24 V a 5 V, 24 V a 12 V, 36 V a 24 V y así sucesivamente.
método de auto-calibración del voltímetro a bordo:
1. a bordo voltímetro muestra la tensión de salida, mantenga pulsado el botón derecho durante 2 segundos después de la liberación, el indicador de voltaje voltímetro y salida " OUT " parpadean simultáneamente, a continuación, entrar en el modo de ajuste de tensión de salida; del mismo modo, en la visualización voltímetro voltaje de Entrada, mantenga pulsado el botón derecho durante 2 segundos después de la liberación, indicador de voltaje voltímetro y de entrada " EN " parpadea de forma simultánea, a continuación, entrar en el modo de ajuste de tensión de entrada;
2. Pulse el botón de la derecha, la tensión aumenta en una unidad, pulse el botón izquierdo, la tensión disminuye por una unidad, como una unidad de voltaje es inferior a 0.1 V, así que hay que pulsar 1-5 veces con el fin de ver los Cambios del voltímetro 0.1 V, el botón varias veces continua específica depende del valor de tensión actual de la pantalla, cuanto mayor sea la corriente display de tensión, al menos el número de prensado;
3. Después de ajuste de la tensión, presione y suelte el botón derecho durante 2 segundos, y luego salir del modo de calibración de voltaje, todos los parámetros establecidos para automáticamente el apagado de ahorro. nota: este método de ajuste sólo puede ser calibrado una vez en todo el rango de voltaje para obtener valor de tensión precisa, esta característica está diseñada para satisfacer sus requisitos de precisión superior, puedes estar seguro de que el uso.

¿Qué se entrega?
1 x Regular de Voltaje LM2596 con Display Led
