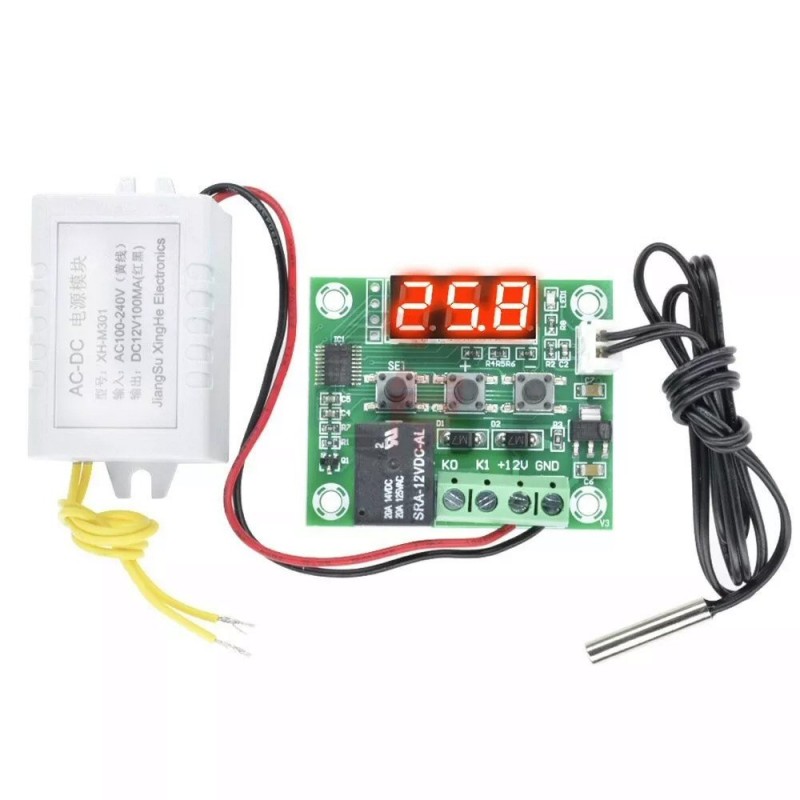

Control Temperatura W1209 Frio/Calor con Fuente de Poder 12Vdc

Control Temperatura W1209 Incubadora Termostato con Fuente de Poder 12Vdc

El XH-W1209 es un control de temperatura de bajo costo pero altamente funcional diseñado para mantener la temperatura requerida en incubadoras, invernaderos, acuarios, piscinas, congeladores, etc. es comúnmente utilizado en proyectos hechos en casa así como para proyectos más profesionales.

El XH-W1209 contiene microcontrolador es el encargado de controlar todo el proceso de control de temperatura, el cual lee el sensor digital de temperatura de alta precisión incluido en el paquete y lo compara con un valor predeterminado, y en base a lo que se le ha programado realiza la activación/desactivación de un relé. A pesar de contar con un microcontrolador no se requiere de ningún tipo de conocimiento de programación, pues su configuración es relativamente sencilla, con solo 3 micro interruptores se pueden configurar diversos parámetros.
Con la ayuda de 3 display de 7 segmentos se puede saber la temperatura ademas de incluir un indicador luminoso cuando el modulo relé es accionado. A diferencia del XH-W1401 nos ofrece un control en décimas de grados centigrados.
Funciones y configuración del control Como mencionamos el control digital de temperatura XH-W1209 consta de 3 botones los cuales estan etiquetados con “SET” , “+” , “–” respectivamente. Si se pulsa “SET” durante mas de 5 segundos el control desplegara un menú con 7 opciones diferentes de configuración (“P0” , “P1” , “P2“ , “P3“ , “P4“ , “P5“ , “P6“ ). Si se pulsa “SET” durante un instante breve, los displays de 7 segmentos empezaran a parpadear y podremos ingresar el valor de temperatura en el cual queremos que se accione nuestro relé. Si se presionan los botones + – durante 5 segundos el control se reseteará y quedaran preestablecidos los valores por default.
Con los botones + y – podremos desplazarnos a cualquiera de las opciones que deseamos y con SET podremos habilitar el cambio del parámetro seleccionado. Si no movemos ningún botón durante 20 segundos el control automáticamente regresará a la pantalla principal donde solo desplegara la temperatura actual.

PO (Refrigeración/Calefacción). Con este parámetro establecemos el modo de operación del controlador ya sea modo refrigeración (C) o modo calefacción (H).

P1 (Histéresis). En esta función definimos el rango en el que estará oscilando el relé. Por ejemplo si el valor preestablecido es de 30°C y estamos en modo calefacción (H) y el valor en P1 es 1 entonces el relé se desactivara en 31°C (30 + 1). El relé se activará de nuevo cuando la temperatura descienda de 30°C.
P2 (Limite superior). Establece el limite máximo de temperatura (110°C).
P3 (Limite inferior). Establece el limite mínimo de temperatura (-50°C).
P4 (Calibración). Con esta función podemos calibrar nuestro control para tener una mayor precisión de lo que se esta midiendo, permite hacer el ajuste en saltos de 0.1°C.
P5 (Retardo). Característica que le ordena al control generar un retardo de 0 – 10 minutos para que el relé se desactive.
P6 (Alarma alta temperatura). Como su nombre lo indica arroja una alarma cuando el control llega a la temperatura que se estableció en P6 , se encuentra apagada (OFF) por default.

Características W1209:
Algoritmo de control: ON-OFF
Salida a relé: 5A Elemento sensor: 10K 0.5% NTC, IP66
Rango de medición: -50 – 110 °c
Voltaje de operación: 12Vdc (No Incluida)
Display de 3 digitos para mostrar ajuste y temperatura actual
Apto para usar en aplicaciones de refrigeración y calefacción
Dimensiones: 48 x 40 mm
Control de Salida: Relé

Características Fuente de Poder
Voltaje de Entrada : 100 a 240VAc
Voltaje de Salida : 12V
Corriente de Salida: 100mA (Max)

¿Qué se Entrega?
1 x Control Temperatura W1209 Incubadora Termostato con Fuente de Poder
